Что такое СИП-2: определение и назначение

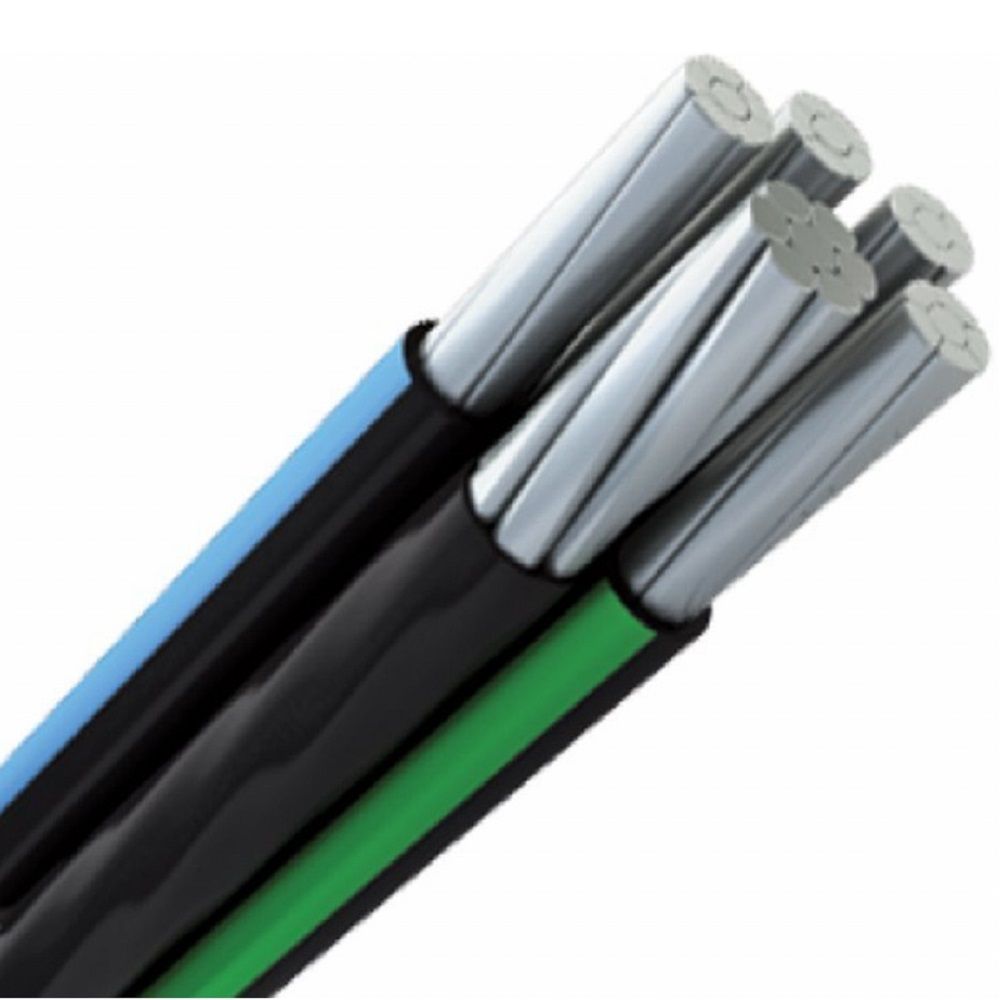

СИП-2 — это самонесущий изолированный провод, предназначенный для воздушных линий электропередачи на напряжение до 0,6/1,0 кВ.

Аббревиатура СИП расшифровывается как «самонесущий изолированный провод». «2» означает конструктивный тип, то есть СИП типа 2, отличающийся методом изоляции и эксплуатационными свойствами.

Главная цель использования провода СИП-2 — прокладка воздушных линий без необходимости установки изоляторов и тросов как несущих элементов (либо с минимальным вспомогательным тросом), что упрощает монтаж и уменьшает визуальную нагрузку на опоры.

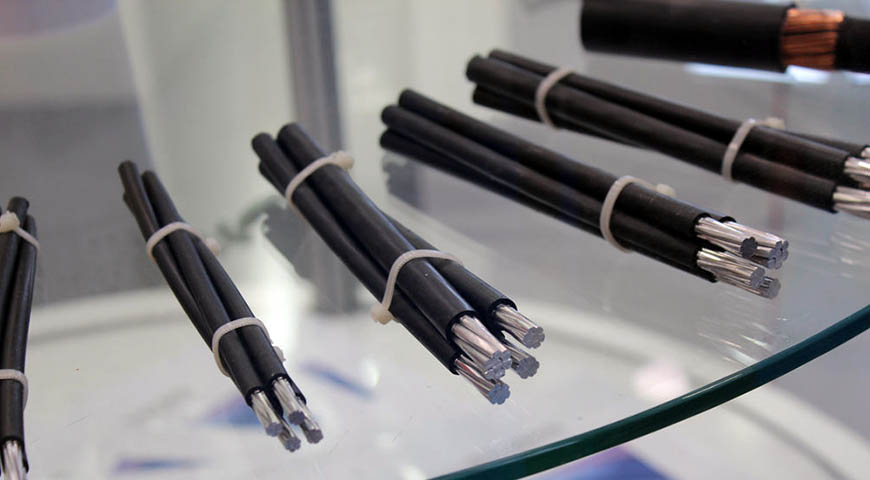

Конструкция, материал и технологии

Жилы и изоляция

У провода СИП-2 фазные жилы выполнены из алюминиевых проволок (многопроволочные, уплотнённые).

Несущая жила (нулевая, несущая) часто делается из алюминиевого сплава либо сталеалюминиевого сердечника, сочетая прочность и электропроводность.

Изоляция применяется из светостабилизированного сшитого полиэтилена (СПЭ), что обеспечивает стойкость к ультрафиолету, озону и перепадам температур.

Технические характеристики

Ниже основные параметры, на которые ориентируются при выборе СИП-2:

Параметр Значение / диапазон
Номинальное напряжение 0,6 / 1,0 кВ
Температура эксплуатации от –60 °C до +50 °C
Допустимая температура жил (длительно) 90 °C
При перегрузке до 130 °C
При коротком замыкании до ~250 °C
Сечения жил от 16 до 240 мм²
Электрическое сопротивление жил для конкретных марок — ≤ 0,320 Ом/км (пример)
Максимальный ток для СИП-2 3×95+1×95 — до ~300 А
Срок службы не менее 40 лет

Также при монтаже требуется соблюдение минимального радиуса изгиба — обычно не менее 10 наружных диаметров кабеля.

Преимущества и ограничения

Преимущества

  • Нет необходимости в изоляторах на каждой опоре — изоляция уже встроена в провод
  • Упрощается монтаж фасадных линий и питающих ответвлений к зданию
  • Повышенная надежность в условиях загрязнений и ветровых нагрузок
  • Устойчивость к атмосферным воздействиям: УФ, озон, влага
  • Возможность прокладки по фасадам зданий и в зонах плотной застройки, где установка тросов затруднена

Ограничения и нюансы

  • Напряжение ограничено до 1 кВ — СИП-2 не подходит для линий среднего и высокого напряжения
  • При сильных перегрузках и коротких замыканиях возможно значительный нагрев
  • Требовательность к качеству монтажа — соединения, зажимы и арматура должны быть правильно подобраны и выполнены
  • Необходимость учитывать температурные расширения и натяжение провода
  • Ограничения по условиям прокладки: в очень суровых климатических зонах может потребоваться дополнительный контроль

Область применения

СИП-2 широко используется в следующих случаях:

  • Прокладка воздушных линий электропередачи низкого напряжения (до 0,6/1 кВ)
  • Ответвления от магистральных линий к жилым домам, хозяйственным постройкам, линиям фасадного электроснабжения
  • Замена или реконструкция старых неизолированных линий, особенно в городах и населённых пунктах, где требуется повышение безопасности и эстетики
  • В условиях плотной застройки, где использование тросов нежелательно или затруднительно

СИП-2 часто рассматривают как логичный выбор для строительства и модернизации распределительных сетей в частных секторах, в сельских и пригородных зонах.

Особенности монтажа и эксплуатация

Проектирование и подготовка

При подготовке линии с СИП-2 необходимо:

  • определить оптимальное натяжение и промеры пролётов
  • подобрать правильную арматуру и зажимы, способные выдержать механические нагрузки
  • учесть температурное расширение, вибрацию и ветровые воздействия
  • выбирать кабель с требуемым сечением с запасом для будущих нагрузок

Монтажные указания

  • Минимальный радиус изгиба — не менее 10 наружных диаметров
  • Прокладка допускается при температуре не ниже –20 °C (без предварительного подогрева)
  • В местах соединений и ответвлений использовать специализированные зажимы и герметичные обжимные соединения
  • Обеспечивать защиту от механических повреждений и контакт с острыми поверхностями
  • Проверка целостности изоляции и отсутствие повреждений после монтажа

Эксплуатационные рекомендации

  • Регулярный визуальный осмотр линий, особенно в местах креплений
  • Контроль перегрева и провисания провода
  • В местах возможного наледи или ветровых нагрузок — предусмотреть запас прочности
  • При коротких замыканиях линия должна обеспечивать защитные отключения
